耐火材料高温荷软蠕变测试仪:加荷多试样耐火材料荷软蠕变试验炉
名称:耐火材料高温荷软蠕变测试仪厂家 发布时间: 2025-09-23 点击数:0
名称:耐火材料高温荷软蠕变测试仪(非示差功能)、加荷多试样耐火材料荷软蠕变试验炉
型号:STR HRY-2P
耐火材料高温荷软蠕变测试仪用途简述:
满足 YB/T370 测试标准,满足非示差-升温测试原理,用于测试 1700℃以下各种耐火不定型制品、定型制品的高温荷软开始温度;计算机测控模式。
RUL(高温荷重软化温度)是指材料在承受恒定压负荷以一定升温速率加热条件下产生变形的温度。它表征了材料同时抵抗高温和荷重两方面作用的能力。通过荷重软化温度测定仪可检测在高温的应用场合下耐火产品的使用性能。
CIC(压蠕变)是指耐火材料在恒定压应力下随时间而发生的等温形变。
耐火材料高温荷软蠕变测试仪特性描述:
1. 采用硅钼棒作为发热元件的井式加热炉;
2. 1:1 上下移动式直压加荷机构;
3. 独立测试机构,主要用于测试非示差试验;
4.压棒:重结晶/石墨材质上、下压棒及垫片;
5.氧化铝空心球节能型内衬加热炉;
6.可进行 φ36×50 mm、φ50×50 mm 荷软试验;
7.基于 windows 操作系统的荷软测控软件。设备启动后自动运行,并记录绘制“温度、变形、时间”曲线,记录并绘制“温度—时间”、“变形—时间”、“变形—温度”、;
8.工业 PC 机进行全自动控制模式,系统误差自动修约,自动记录测试结果,动态实施记录、显示“温度-变形“曲线,“温度-时间”曲线,可对试验全过程进行回放。试验数据采用 EXCEL 数据库模式存储,可采用第三方软件随时调阅查询。
9.具有断偶保护、过流保护、断棒报警等功能。
耐火材料高温荷软蠕变试验炉主要技术参数:
1.荷软加荷装置:直压独立的加荷系统及加荷重锤;
2.加荷范围 50~500N,小动感量小于 100g,应力误差小于±2%;
3.荷软测试温度 1700℃,炉内装样区相对温差为±2℃,控温、保温精度为±1℃;
4.升温速率:0-15℃
5.变形测量范围 0~10mm,位移传感器精度 0.5‰
6.分辨率:1μm;
7.升温速率在 0~15℃/min 范围内可任意设定和固化;
8.控制系统:采用微机测控+ICP8000 工业现场控制模块+19”宽平液晶显示器、打印机;
9.功率:380V 12kw。
设备外形尺寸:
1.主机(长×宽×高):850×900×2100mm
2.控制器(长×宽×高):1200×600×700mm
安装条件:直接放置地面,无需基础。
1.试验室要求防震、无腐蚀、抗电磁干扰,而且通风良好;
2.环境温度:10~35℃;
3.相对湿度:30~85%;
4.电源:主机 380V±10%,50Hz Ac,两相 14kw,空气开关 63A;
控制器:220V/10A 三芯插座一个;
电缆(从空气开关到控制柜): 3×16 mm2 (L)+1×1.0 mm2 (N)+1×2.5mm2 (G);
要求有良好的地线,地线阻值小于 4?。
标配
1.主机架+加荷重锤 1 台
2.304#不锈钢对开加热炉体 1 台
3.微机控制器(微机+19"液晶显示器+打印机+微机桌)1 套
4.GM1800MoSi2 发热体 4 支
5.ICP8000 工业现场控制模块 1 块
6.彩色标识加荷砝码 1 套
7.重结晶上下压棒 1 套
8.电炉变压器 1 台
9.位移传感器 0-10mm,精度 0.05%FS 1 支
10.非示差测量座 1 个
11.石墨压棒 2 支
12.B 型热电偶 0.5×280mm 1 支
13.石墨垫片 4 片
14.铝箔带1 套
15.卡头 1 套
型号规格主要技术参数
型号/参数 Model/specification |
STR HRY-706 |
STR HRY-707 |
STR HRY-708 |
STR HRY-709 |
STR HRY-710 |
使用温度 Working temperature(℃) |
荷软1700 |
荷软1700 |
荷软1700 |
荷软1700 |
荷软1700 |
升温速率 Heating-up rate(℃/min) |
0-10 |
||||
控温精度 Temperature control accuracy(℃) |
±1 |
||||
试样个数 Quantity of sample |
1 |
2 |
3 |
1 |
2 |
变形测量范围 Deformation range(mm) |
0-10 |
||||
分辨率 Resolution(mm) |
0.001 |
||||
试验气氛 test atmosphere |
自然空气气氛(air atmosphere) |
||||
测试原理 test method |
示差法diffierential |
示差法diffierential |
示差法diffierential |
耐火荷软蠕变测试仪结构
1) 、本设备由主机与加热炉、系统变形测量装置,控制系统四部分组成。
2) 、加热元件为U型硅钼棒发热体,测温传感器为B型热电偶。用位移传感器来测量试样变形。
3)、加热炉炉衬采用高级耐火材料, 本设备利用直接加荷原理,由重砣对试样加荷。
4) 、控温系统主要由工业控制机、控制柜组成,通过热电偶、位移传感器等仪器来完成测量工作。

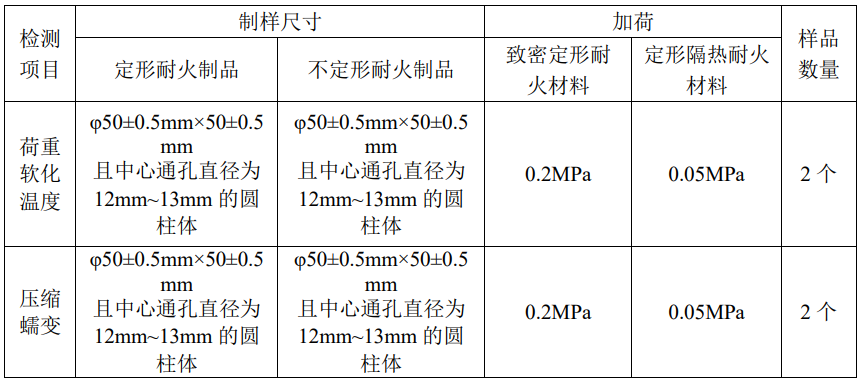

样品要求
